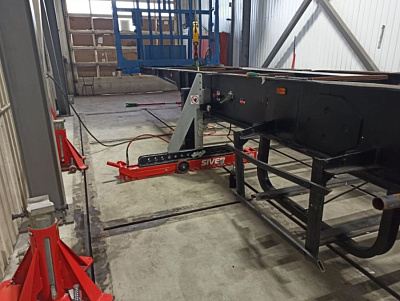

Комплект "Стандарт" для правки рам, прицепов и полуприц. г.а. Siver T (FT)-03

Комплект оборудования "Стандарт" для правки рам, прицепов и полуприцепов грузовых автомобилей SIVER T (FT)-03.
Расширенный комплект для правки рам грузовых автомобилей, прицепов и полуприцепов. В отличие от базового варианта включает дополнительные силовые устройства и аксессуары, расширяющие спектр решаемых задач.
Оборудование имеет сертификат соответствия требованиям безопасности.
Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом. Рабочая документация для железобетонной рамной конструкции и фундамент под стапель предоставляется.
В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.
Для исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме. Силовые треугольники позволяют регулировать высоту приложения усилия.
Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.
Для исправление заломов и локальных повреждений рамы, а так же для прессования и клепки используются гидравлические струбцины с усилием 20 т.
Для управления работой силовых устройств, домкратов и струбцин используется насосная станция. (Управление 4-мя гидроцилиндрами одновременно, контроль усилия с помощью манометра, рабочее давление 7-14 бар, объем масляного бака 15 литров). Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.
Состав комплекта:
1. ГП-20 Горизонтальное силовое устройство с ГЦ 20т, 700 бар, с комплектом силовых треугольников AL - 1 шт
Комплектация:
1.1. Основание ГП20 с гидроцилиндром 20 т, ход штока 350 мм – 1 шт.
1.2. УВ001.000-БО Упор высокий (AL 1000 мм) – 1 шт.
1.3. УМ001.000-БО Упор низкий (AL 600 мм) – 1 шт.
1.4. Нижнее основание в сборе (AL 300х500 мм) – 1 шт.
1.5. УСТ Упор (220х200 AL) – 1 шт.
1.6. УГ-10 Упор гидроцилиндра 10 т – 1 шт.
1.7. Анкерный фиксатор – 2 шт.
1.8. Фиксатор силовых треугольников Ø 35 – 6 шт.
1.9. Ручка для перемещения – 1 шт.
1.10. Палец фиксатор Ø 20 – 2 шт.
2. ФС-20 Фиксатор цепи - 1 шт
3. ГУ-20 Горизонтальный упор в комплекте с силовым треугольником AL - 2 шт
Комплектация:
3.1. Основание ГУ-20, длинна 1780 мм - 1 шт.
3.2. УВ001.000-БО Упор высокий (AL 1000 мм) – 1 шт.
3.3. Анкерный фиксатор – 2 шт.
3.4. Фиксатор силовых треугольников Ø 35 – 2 шт.
3.5. Ручка для перемещения – 1 шт.
4. ДВ-20 Домкрат гидравлический 20 т 700 бар - 2 шт
Оснащен подпружиненными колесами для быстрого и удобного перемещения.
Газовая пружина для удобства регулировки высоты домкрата.
Дополнительная фиксация домкрата при работе без подключения к гидросистеме.
Минимальная высота – 500 мм
Максимальная высота – 1200 мм
Шаг регулировки высоты – 50 мм
5. SVR-2504 Комплект упоров поворотных (для вертикального домкрата ДВ-20)  - 1 комплект
6. СГ-10 Струбцина гидравлическая 10 т, 155*185 мм, вес 20 кг - 1шт
7. СГС-10 Струбцина гидравлическая 10 т 700 бар, в комплекте с упором зев 140*175 мм, вес 17,5 кг - 1 шт
8. СГС-20 Струбцина гидравлическая 20 т 700 бар, в комплекте с упором зев 240*200, вес 37,5 кг - 1 шт
9. УБ-20 Анкерный ролик 20т. - 2 шт
10. Ц16,30 Цепь 20 т 4 м с крюком (звено 16*48) - 2 шт.
11. Ц10,30 Цепь 10 т 4 м с крюком (звено 10*30) - 2 шт
12. ГС-01 Пневмогидравлическая станция с 4-мя выходами и манометром, бак 15л ,700 бар, пульт управления, 4 шланга по 8 метров. - 1 шт
13. Т-КГ10П Набор гидравлики для правки кузовов 10 тонн, AL +St.  - 1 комплект
Комплектация:
13.1. Гидроцилиндр 10 т, ход штока 250 мм – 1 шт.
13.2. Набор удлинителей AL для ГЦ 10, L=150,300,450,600 мм.
13.3. Комплект переходников для удлинителей – 1 к-т.
13.4. Насос пневмогидравлический 700 бар – 1 шт.
13.5. Рукав гидравлический 1,5 м с БРС – 1 шт.
13.6. ОГ-01(10) Опора  для гидроцилиндра 10т (крепление на шток ГЦ) – 1 шт.
13.7. ОГ-02 (10) Опора  для гидроцилиндра 10т (ответная) – 1 шт.
14. СГС-20.03 Комплект угловых упоров 90*, 105* (для силовой струбцины мод. СГС-20) - 1 комплект.
15. СГС-10.04 Комплект установки заклёпок 6,8,10 мм (для силовой струбцины мод. СГС-10т.) - 1 комплект.
16. СГС-20.04 Комплект установки заклёпок 10,12,14 мм (для силовой струбцины мод. СГС- 20т.) - 1 комплект.
17. SVR.2030 Комплект захватов для полуприцепов - 1 комплект.
17.1. Захват c шплинтом – 2 шт.
17.2. Усиливающий фланец – 4 шт.
18. SVR.1294 Комплект захватов для правки рам - 1 комплект.
18.1. Захват для нижней полки швеллерной рамы-2 шт.
18.2. Усиливающий фланец - 2 шт
19. РР 150-210 Распорка регулируемая - 1 шт
20. РР 200-300 Распорка регулируемая - 1 шт
21. КПУ-08 Комплект пластин упоров универсальный (размер 250х10;20;30;50.) - 1 комплект.
22. СПС-02(2) Система хранения 1900х2000х800 2 полки, 28 крюков, коврики) - 1 шт
Рама, размером 5,5х10-20м, изготавливается по чертежам в комплект НЕ ВХОДИТ. Чертежи для изготовления предоставляются.
